顯示模塊是由像素排列而成的顯示陣面，通過驅動控制電路，控制發光像素明暗，從而在電子顯示屏顯示出用戶需要的信息。屏體內置交直流轉換的開關電源用于顯示部分的供電，內置通信控制系統用于與控制計算機的連接，實現與計算機的實時通訊。為確保整屏顯示時的亮度、色度一致和均勻，其中主要的顯示模塊使用美國、日本等國際知名廠家的經過長期應用實踐考驗的產品。

外框結構由鋼制結構及不銹鋼等輔助材料組成。用于顯示屏體的安裝、固定及安全防護。

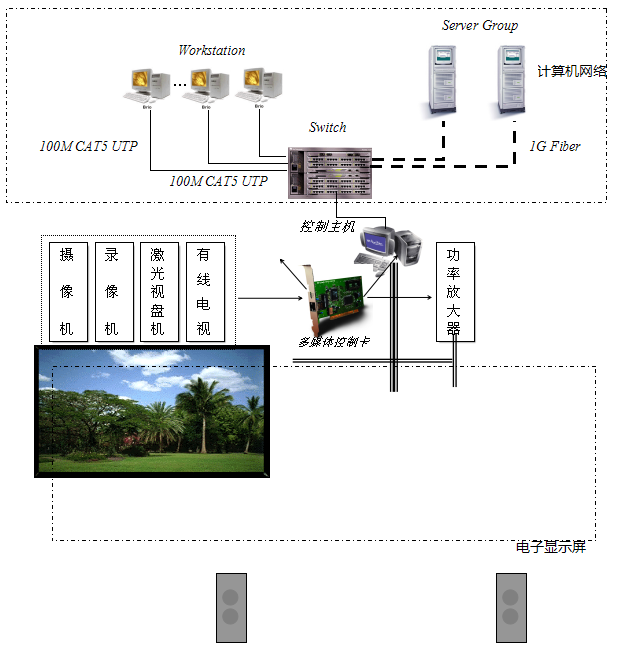

3.2.2 計算機及網絡控制系統

它由控制計算機、顯示屏控制系統、多媒體顯示系統、編輯播放軟件等組成。

一般情況下，用戶僅需使用一臺獨立的計算機控制電子顯示屏，此時，只要在計算機中安裝同步灰度控制器，多媒體視頻顯示卡，聲卡等，即可通過編輯播放軟件控制顯示屏系統的正常工作。

但是，為了適應將來的發展，產品提供方開發的顯示屏控制系統采用了開放的計算機網絡技術，能夠?qū)?dāng)今許多成熟的數字技術引入大屏幕顯示系統，如數據庫技術、網絡通訊技術、網絡互聯技術、信息自動化處理技術、接口技術、多媒體技術等。

網絡互聯技術可以和未來的網絡系統相連，包括用戶的Intranet和互連網絡Internet等，也可將各其他系統的信息按要求格式實時顯示到大屏幕上。

通過多媒體視頻控制技術，可以方便地將多種形式的視頻信息源引入計算機控制系統，如廣播電視和衛星電視信號、攝像機視頻信號、錄像機、DVD視頻信號、計算機動畫信息、視頻監控信息等。

概括起來，可以實現下列功能：

⊙ 實時顯示計算機屏幕上彩色RGB或視頻圖像

⊙ 必要時可實現現場轉播及有線電視和衛星電視的節目播放

⊙ 攝像機、錄像機、LD機、VCD機、DVD機等視頻信號的播放

⊙ 可在電視畫面上及自己制作的節目中疊加文字信息，進行特技效果的實時編輯和播放

產品提供方電子顯示屏系統中的計算機及網絡控制系統完全基于用戶的實際應用而設計。充分考慮了用戶的應用環境，兼顧人性化和個性化。下面請參看用戶多媒體戶外電子顯示屏系統結構圖簡單介紹一下該部分的應用。

1. 網絡服務器（Server）

網絡服務器是用戶內部網絡（Intranet）的數據和文件中心，同時也是LED屏幕顯示系統各種信息數據源，它向網絡上其他工作站提供文件服務和數據共享服務。工作站和工作站之間數據的交換也是經由服務器實現的。

2. 顯示屏控制計算機（網絡工作站Workstation）

顯示屏控制計算機用以控制顯示屏的顯示效果。它可以自動運行一個不斷循環的程序，根據給定的節目單去服務器或自己本地硬盤上取得相關的顯示數據，也可以人工干預，產生屏幕上的顯示效果。屏幕上像素和控制計算機顯示器相應區域上的像素一一對應，直接映射。

系統操作人員可以通過系統控制機控制顯示屏電源開關，并且實時監控顯示屏出現的各種故障，如過壓、欠壓、過流、漏電、溫、濕度變化、火災煙霧等。

3. 多媒體視頻顯示系統

控制計算機內部安裝一套視頻多媒體卡，該視頻卡對復合視頻信號進行同步分離，色度信號分離，彩色解碼，對紅/綠/蘭信號進行A/D轉換，將A/D轉換后的數字信號按專用處理器的數據格式存入存貯器中，供256級灰度控制器將數據送到電子顯示屏上，完成視頻圖像的重現。

所以，通過視頻多媒體卡可達到在電子顯示屏上播放視頻信息的目的，多媒體卡還支持多路視頻輸入，如果配合視頻切換矩陣可用來選擇不同的視頻節目源，諸如有線電視、閉路電視、演播現場的攝錄機、監控系統的攝像機、家用錄像機、VCD、LD、DVD等。

4. 灰度控制器

灰度控制器將視頻卡送出的數字信號變換成顯示屏控制驅動電路能接收的信號，通過總線驅動器發送出到顯示屏體的控制驅動電路。

5. 系統控制軟件及應用軟件

① 視頻LED顯示屏同計算機顯示器逐點對應,播放軟件隨計算機軟硬件的發展而不斷更新?lián)Q代，產品提供方將為用戶提供自有版權的LED編輯播放系統以及第三方的編輯播放軟件，用戶可根據自己喜好任選。對固定內容（如網絡信息、新聞發布等）提供專用接口，可掛接到任何對象的編輯系統上，極大地方便用戶使用，幾乎可以做到每天只需開、關機，內容自動編排發送。

② 產品提供方LED顯示屏編輯播放軟件系統中節目制作工具采用了面向?qū)ο蟮募夹g(shù)，把界面制作、節目結構設計及多媒體設備控制有機地結合起來，極大簡化了節目系統的制作過程，可以方便高效地制作出功能完善的節目系統。

③ 節目制作工具支持文字、圖形、動畫、聲音、視頻等多種多媒體信息，并可以方便地將這些信息集成于應用系統之中，完成應用系統的開發、制作；支持多種多媒體產品，如聲卡、CDROM、視頻等。

④ 文字信息支持各種顏色和中文WINDOWS（98，2000，XP）各種字體，支持多種文字特技顯示方式。

⑤ 圖形、圖像信息支持16色、256色、65536色、24位真彩色。

⑥ 聲音支持WAVE、MIDI、CD-ROM聲音的播放，播放過程任意控制，支持具有MCI DRIVER的所有聲卡，支持所有具有MCI驅動的多媒體信息播放，如動畫、AVI、JPEG等。

⑦ 可以顯示全彩色照片和在VGA上播放外部輸入視頻信號，如錄像、VCD、電視接收機信號等。

⑧ 可與計算機網絡系統聯接，遠程控制顯示屏體亮度、根據顯示屏內溫度自動啟動或關閉空調，以及進行版面調節等。

3.2.3 多媒體音、視頻編輯、制作、播放系統

建議用戶使用一些輔助設備來完成多媒體信息的編輯、制作及播放（為了節約成本，也可在其他單位進行編輯、制作，然后拿到本系統上播放）。這些輔助設備有：非線性編輯系統、攝錄一體機、字幕機、錄像機、VCD、DVD、圖像掃描儀、數字照相機、功率放大器、調音臺、話筒、音響、視音頻同步切換器等等。利用上述設備，通過主控計算機可以制作視頻、動畫、文字、圖片等多媒體信息，并將這些信息存放到主控計算機、服務器、錄像帶、VCD盤片上，供電子顯示屏使用。

3.3 戶外多媒體LED顯示屏的工作原理

戶外多媒體LED電子顯示屏顯示系統主要包括：控制計算機（或網絡中的一臺工作站）、視頻信號處理與控制、通信傳輸與控制、數據分配與掃描控制、LED顯示箱體等。其基本構成如下圖所示，下面分別簡單介紹各部分的基本工作原理。

3.3.1 控制計算機（或網絡）

控制計算機（或網絡上的一臺工作站）控制電子顯示屏的顯示效果。它可以運行一個根據用戶需求編寫完成的節目單，并提取計算機本地硬盤上或網絡服務器上的相關顯示數據。當然，也可以人為地產生LED屏幕的顯示效果。屏幕上像素和屏幕控制機顯示器相應區域上的像素點一一對應，直接映射。

通過電子顯示屏控制計算機，可以手動或自動調節顯示屏的亮度、對比度、色度等，選擇適合當前環境的灰度校正數據，控制計算機將要顯示的信息傳送到視頻信號處理器和控制單元進行視頻信息處理。


3.3.2 視頻信號處理控制系統

視頻處理控制器為一套專用于LED顯示屏上的多媒體視頻卡，作用是顯示數據的圖像處理，它包括：灰度調節、亮度調節、圖像降噪、運動補償、色坐標空間變換、色度調節功能、馬賽克消除等。

視頻控制器可將已處理的顯示信息傳至通信模塊以便長距離傳送到顯示屏。

3.3.3 通信系統

通信系統通過25對超五類雙絞線連接控制計算機和顯示屏，它有效地保證將計算機顯示器上顯示的內容傳輸?shù)斤@示屏顯示。

3.3.4 顯示屏

顯示屏是有許多顯示模塊組成，它們分成不同的區域接受數據，以模塊化結構顯示。保證系統安全可靠運行。

整個顯示屏采用模塊化結構設計，屏幕背后保留有維修空間，方便安裝、調試和維修。系統所使用的開關電源均通過了有關的安全認證。

4、用戶顯示屏功能

LED電子顯示屏系統是一個集計算機技術、網絡技術、多媒體視頻控制技術和超大規模集成電路技術綜合于一體的大型電子信息顯示系統，具有多媒體、多途徑、可實時傳送的高速通信數據及視頻信息接口。

目前，計算機網絡技術的發展使顯示信息的制作、處理、存儲和傳輸更加安全、迅速、可靠。它使得電子顯示屏不僅可以讀取控制計算機本身的信息，而且可以讀取企業內部計算機網絡（Intranet），甚至是遠程網絡（例如：分布在世界各地的分支機構、兄弟單位、上機主管機構、Internet）上的信息。

4.1 用戶電子顯示屏支持的播出信號

4.1.1 視頻播出信號

通過多媒體視頻控制技術和VGA同步技術，可以方便地將多種形式的視頻信息源引入多媒體電子顯示屏系統，如開路電視信號、閉路電視信號、衛星電視信號、攝像機視頻信號、錄像機視頻信號、VCD視頻信號、DVD視頻信號、視頻監控信號等。

這些視頻信號，通過電子顯示屏控制計算機及相關的視頻設備，可以實現下列功能：

1．實時顯示視頻圖像

2．接駁開路電視、閉路電視及衛星電視

3．實時播放攝錄一體機的視頻信息，實現現場直播

4．實時播放LD影碟、錄像機、VCD機、DVD機視頻信息

5．利用一些必要的輔助設備，可在視頻畫面上疊加文字信息，實現全景、特寫、慢鏡頭等各種特技效果。

4.1.2 數字播出信號

1．以控制計算機（或網絡工作站）為處理控制中心，多媒體電子顯示屏與終端顯示器(VGA)窗口某一區域逐點對應，顯示內容實時同步，屏幕映射位置可調，并可方便隨意地選擇顯示畫面的大小。

2．模組采用高亮度LED發光管(紅、綠、藍三基色)，256級灰度，顏色變化組合16777216種，色彩豐富逼真，并支持VGA 24位全彩色顯示模式。

3．配備圖文信息及三維動畫播放軟件，可播放高質量的圖文信息及三維動畫。播放軟件顯示信息的方式有十多種形式供操作人員選擇。

4．使用專用節目編輯播放軟件，可通過鍵盤、鼠標、掃描儀等不同的輸入手段編輯、增加、刪除和修改文字、圖形、圖像等信息。編排存于控制主機或服務器硬盤的信息，節目播放順序與時間，實現一體化交替播放，并可相互疊加。

5．系統設計先進、合理，顯示效果穩定，安裝維護方便

4.2 顯示播放軟件

電子顯示屏的顯示播放系統可以運行在Windows 95、Windows 98、Windows NT及Windows 2000中文版等操作系統下，同時支持網絡操作系統Windows NT或Windows 2000中文版。為了安全，建議配備防病毒軟件。

LED顯示系統應用軟件是根據LED顯示系統的特殊需求而設計出的。該軟件主要完成以下功能：

顯示數據的加工與處理；與其它網絡接口，從中提取數據；產生各種顯示效果并控制顯示效果的輸出，提供人工操作界面；提供多種消息的編輯、排版和剪接等；提供播放節目和播放內容的編排功能；提供對大屏幕顯示系統數據庫管理與維護的功能；提供對整個系統運行的監視和控制功能。

上述所有功能融合于一個集成環境之中，并且系統操作風格符合目前絕大多數用戶的習慣。

軟件的具體功能詳見用戶使用操作說明書，這里僅介紹其中的幾項功能：

1．視頻LED顯示屏同計算機顯示器逐點對應，播放軟件隨計算機軟硬件的發展而不斷更新?lián)Q代，我公司提供自有版權的LED編輯播放系統以及第三方的編輯播放軟件，用戶可根據自己喜好任選。對固定內容（如網絡信息、新聞發布等）提供專用接口，可掛接到任何對象的編輯系統上，極大地方便用戶使用，幾乎可以做到每天只需開關機，內容自動編排發送。

2．產品提供方LED顯示屏編輯播放軟件系統中節目制作工具采用了面向?qū)ο蟮募夹g(shù)，把界面制作、節目結構設計及多媒體設備控制有機地結合起來，極大簡化了節目系統的制作過程，可以方便高效地制作出功能完善的節目系統。

3．節目制作工具支持文字、圖形、動畫、聲音、視頻等多種多媒體信息，并可以方便地將這些信息集成于應用系統之中，完成應用系統的開發、制作；支持多種多媒體產品，如聲卡、CDROM、視頻等。

4．文字信息支持各種顏色和中文Windows98/2000/NT/XP各種字體，支持多種文字特技顯示方式。

5．圖形、圖像信息支持16色、256色、65536色、24位真彩色。

6．聲音支持Wave、MiDi、CD-ROM聲音的播放，播放過程任意控制，支持具有MCI Driver的所有聲卡，支持所有具有MCI驅動的多媒體信息播放，如動畫、AVI、JPG等。

7．可以顯示真彩色照片和在VGA上播放外部輸入視頻信號，如錄像、VCD、電視接收機信號等等。

8．可與計算機網絡系統聯接，進行版面調節等。

9．全面支持廣告信息的播放。

4.3 可選功能

可與用戶內部網絡（Intranet）連接，獲取內部網絡上的需要發布的信息，例如綜合信息查詢系統、政策法規宣傳等。

可與外部網絡，甚至是互連網（Internet）連接，獲取任何想要得到的信息，并發布出去。

支持聲、像同步傳送，可以進行現場直播。

第5章 LED顯示屏控制技術應用

5.1 多媒體視頻控制技術

多媒體控制技術將模擬Video信號和Audio信號轉換成可以供計算機處理的數字信號，以完成數字化處理。

多媒體控制技術通過A/D采集技術將模擬視頻Video信號、模擬音頻Audio信號，轉換成VGA數字信號，進行同步運算處理以后，經過疊加后送顯示屏顯示。

控制計算機（或網絡上的工作站）上裝有多媒體視頻卡，可將多種視頻信號源引入到大屏幕上，如播放電視實況、錄像影碟節目、衛星電視節目、有線電視節目、攝像機節目、播放廣告信息等；采用視頻切換矩陣，通過控制計算機對各種視頻信號源進行管理。另外系統能播放動畫、圖形、文字及其迭加、以及多種特技混合效果。

通過多媒體控制技術，可以對屏幕的亮度、對比度和色飽和度進行調整以保證顯示屏的觀看效果，任意壓縮或切割Video顯示區域以適應顯示屏大小，可以任意調整顯示區域。輸入的視頻信號支持PAL制、NTSC制或S端子。

5.2 灰度控制技術

為了更加適合LED顯示屏的顯示特性，本公司采用圖像處理技術對視頻信號進行了控制和處理。

顏色在LED顯示屏上是用灰度來表現的，灰度等級越大可表現的顏色越多，雙基色256級灰度可表現65536種顏色，三基色256級灰度可表現16777216種顏色。本項目視屏部分我們擬采用雙基色256級灰度。

5.3 掃描頻率控制技術

掃描頻率的高低直接影響到LED顯示屏的視覺效果，掃描頻率太低可清楚地看出掃描線，圖像不穩定。對電視機、VGA顯示器來說，因其有“余輝”效應，在30Hz時人肉眼幾乎看不出掃描線，60Hz已經足夠了。但LED顯示屏使用LED發光二極管，幾乎無“余輝”效應。根據實驗可知，LED顯示屏掃描頻率為60Hz時，絕大多數人都可看到掃描線，80Hz時，百分之三的人能看出掃描線，大于100Hz時，幾乎無人能看出掃描線。

產品提供方為您提供的LED視屏顯示屏，使用幀掃描頻率為150Hz，有很好的視覺效果。

5.4 視頻信號γ校正技術

視頻灰度非線性校正是人眼能舒適地觀看顯示屏的關鍵。無論是在電視機、計算機監視器和其它任何顯示設備中，幾乎都需使用該技術，這是由人眼的視覺特性決定的。

沒有經灰度校正的LED顯示屏，顯示生硬、層次感差，觀眾看起來很不舒服，長時間觀看甚至?xí)θ搜墼斐蓚?；只有?jīng)灰度校正后的LED顯示屏才會顯得紋理清晰，亮度柔和，灰度級過渡平緩。

產品提供方公司經深入的研究并采用了最新的科研成果，成功地實現了無灰度級損失的校正設計。使LED屏在各種環境光線下能呈現出最佳顯示效果。

5.5 圖像處理技術

圖像降噪處理：LED顯示屏是高亮度自發光顯示系統，只有對顯示圖像進行降噪處理，才能保證圖像干凈平滑。

圖像增強：采用圖像增強技術，使得顯示效果更加清晰、逼真、立體感更強烈，色彩更艷麗。

色飽和度調節：為了顯示絢麗的色彩，顯示屏具有色調、飽和度調節功能。

對比度處理：對比度是觀眾視覺的一個關鍵指標，圖像重現的層次感和顏色感均與此相關。為了獲得理想的對比度，可以通過選用光反射系數較低的LED發光像素及提高顯示屏亮度來實現。

5.6 瞬間刷新技術

LED顯示屏顯示效果的好壞，還與刷新速度有關，尤其是播放視頻圖像時。為了達到播放視頻信息時畫面連續、柔和、無閃爍，產品提供方LED顯示屏采用瞬間刷新技術，可以有效的提高電子顯示屏的刷新頻率。

六、產品介紹

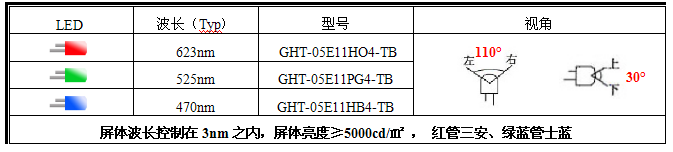

1．管芯參數


2．標準單元箱體


尺寸（W×H×H）	640mm×640mm×150mm	模組個數	24個
分辨率	64點（W）×64點（H）	實像素點數	2304
重量（kg/個）	65kg/個	面積(㎡)	0.4㎡
平均功率（W/m²）	380W/m²	最大功率（W/m²）	550 W/m²

3．屏體參數


屏體面積	長16m× 高8m =128m²				屏體重量	6噸 (不含鋼架)
單元箱體個數	標準箱體	長(個)	25	高(個)	12	共計(個)	300
屏體解析度	實像素1600 點(w) × 800 點(h)；
像素總數	實像素 1280000 點
屏體平均功率	38K瓦
屏體最大功率	70K瓦
平均無故障時間	≥10000小時
使用壽命(50%亮度)	≥10萬小時
模組均勻性	＜5%
盲點率	＜0.00001（小于十萬分之一）；（行業標準為：小于萬分之一）
推薦最小觀看距離	10m
灰度等級	單色2048級
顯示顏色數	10.7億
防護等級(正面/背面)	IP65/IP21
亮度控制	100級
顯示刷新頻率	＞300HZ（保證畫面在攝象機錄像時候無抖動）
幀率	60HZ
驅動方式	恒流驅動
掃描方式	靜態掃描
供電方式	AC220V/50HZ
控制方式	與計算機監視器同步
對地漏電流	＜2mA
數據傳輸	CAT5超五類網線傳輸
系統工作環境濕度	10%—90%RH
系統工作環境溫度	-20℃～+60℃
系統操作平臺	WINDOWS（98、2000、XP、Vista）
控制距離	國標網線傳輸距離為100米；多模光纖傳輸距離可達300米，單模光纖傳輸距離可達10公里。

5．安裝方式

七、工程報價

附件: <<紅樓戶外全彩（三基色） P10 顯示屏配置報 價 清單>>

八、電腦配置( 用戶自備)

1．標準配置

主板：ASUS 945 芯片組

內存：1G DDR667

硬盤：80G SATA 7200轉 8M

顯卡：七彩虹 7300GT－GD3 256M/128Bit

光驅：DVD ROM

顯示器：三星19寸寬屏

電源：長城P4350W

機箱：富士康

2．高檔配置

主板：華碩965芯片組

內存：2G DDR800（1×2條）

硬盤：250G SATA 7200轉 8M

顯卡：七彩虹 7300GT－GD3 256M/128Bit

光驅：18X DVD刻錄機

顯示器：三星22寸寬屏液晶

電源：長城P4350W

機箱：富士康

3．控制方式

（任選其一）

□光纖

□網線

(用戶自備)

九、顯示屏生產進度

工期：自合同生效之日起25天內（25個工作日），完成顯示屏的制作，工程具體進度如下：


十、售后服務


序號	項目	承諾	備注
1	保修期內售后服務情況	1、質保期：1年；終身維護。 2、質保期內免費為設備進行每月一次定期保養工作，并提交保養報告，免費解決其他質量問題，保證設備正常運作。在任何時候，不會免除因貨物本身的缺陷所應付的責任。 3、響應時間：接到用戶通知，專業技術人員不超過4小時上門服務，保證24小時不間斷售后技術服務支持；修復時間：24小時。 4、免費保修（包括人工和材料）：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。 5、免費培訓：免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。 6、冗余服務：超過24小時后未能修復或緊急情況下，應提供具有同樣功能的設備供使用單位使用。
2	保修期后售后服務	質保期后保證合理的價格提供備件和保養服務。
3	培訓方案	依據我公司獨有的演播室手冊進行培訓
	售后維護和培訓項目	說明
1	電話回訪	保修期內每月公司售后服務部會電話聯系使用單位，了解顯示屏運行情況，隨時發現問題解決問題。
2	控制軟件操作培訓	為使用單位培訓3-5名能熟練掌握系統的操作人員
3	備品、備件	我公司顯示屏出廠前已經為使用單位準備了部分備件備品
4	軟件升級	我方將終生持續性維護系統，并不斷完美系統功能和軟件方面的升級
售后服務熱線 027-51854225（工作時間8：30～17：30）

十一、項目組簡介
