技術丨LED顯示屏無法正常顯示和黑屏的主要原因

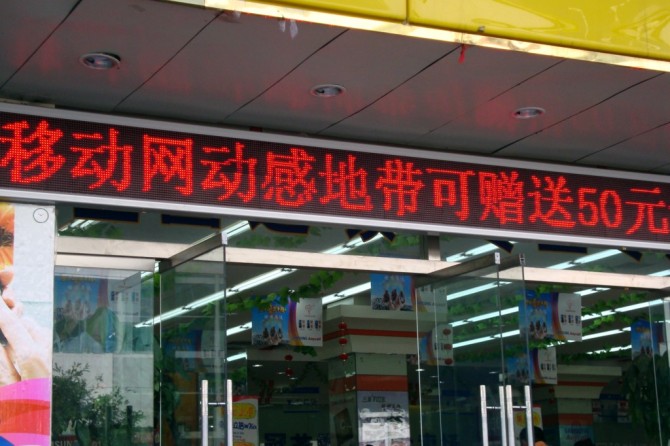

走在大街小巷上，隨處可見LED顯示屏的身影，全彩的、單雙色的比比皆是。LED顯示屏不但提升了城市的形象還豐富了人們的文化生活，在這方面可以體現出led產業的發展速度是如此之快，在我們享受LED顯示屏帶來的視覺盛宴及經濟效益的同時，我們還應多了解下LED顯示屏的注意事項，這樣才能使LED顯示屏安全、正常的運行。
與傳統的電子產品一樣，要使LED電子顯示屏壽命更長久，在使用過程中不僅需要注意方法，還需對顯示屏進行保養維護。隨著LED電子顯示屏的廣泛使用，伴隨而來的是不斷增多的使用問題，各種客觀與主觀因素的影響，造成了LED電子顯示屏的壽命減少、無法正常顯示、黑屏等問題。下面介紹些LED與傳統的電子產品一樣，要使LED電子顯示屏壽命更長久，在使用過程中不僅需要注意方法，還需對顯示屏進行保養維護。隨著LED電子顯示屏的廣泛使用，伴隨而來的是不斷增多的使用問題，各種客觀與主觀因素的影響，造成了LED電子顯示屏的壽命減少、無法正常顯示、黑屏等問題。下面介紹些LED電子顯示屏使用注意事項與保養方法。顯示屏使用注意事項與保養方法。
一、主控計算機的日常維護及保養
計算機一般放置在控制室中，為保證顯示屏播放節目的穩定性及良好的顯示效果我們應經常對主控計算機進行如下維護保養：
1.1清保持控制室內環境清潔，并定期對計算機及周邊設備進行除塵，因灰塵會污染計算機鍵盤、磁盤、顯示器和主機電路板等重要部件，可能會造成重大故障。
1.2計算機在工作時，會散發大量的熱量。若散熱不好，室內溫度過高，容易導致計算機死機等故障，長期使用會降低主控計算機的使用壽命，因此，應注意室內的通風。
1.3若環境溫度較高(如炎熱的夏季)，控制室內應安裝風扇，有條件的可以裝上空調設備，溫度應保持在攝氏10℃～35℃°，相對濕度在30%-80%，盡量避免計算機在高溫、高濕的環境下工作。
1.4定期對計算機的硬件及周邊附屬設備進行檢測，如顯卡，發送卡是否松動，DVI線，RS232串口線是否松動或者損壞等等，發現問題應及時排除；
1.5定期對計算機進行殺毒處理，特別是能夠上網的更應該安裝防病毒軟件，應對播放軟件進行定時升級，保證播放軟件的版本為最新。
二、控制部分的更改、變動注意事項
2.1 計算機、控制部分的電源線零、火不能反接，應嚴格按原來的位置插接。如有外設，連接完畢后，應測試機殼是否帶電。
2.2 移動計算機等控制設備時，通電前應首先檢查聯接線、控制板有無松動現象。
2.3 不能隨意改動通訊線、扁平聯接線的位置、長度。
2.4 移動后如發現短路、跳閘、燒線、冒煙等異常顯現時，不應反復通電測試，應及時查找問題。
三、軟件操作使用注意事項
3.1 軟件備份：WIN2003、WINXP、應用程序、軟件安裝程序、數據庫等。建議使用“一鍵還原”軟件，操作方便。
3.2 熟練掌握安裝方法、原始數據恢復、備份。
3.3 掌握控制參數的設置、基礎數據預置的修改。
3.4 熟練使用程序、操作與編輯。
3.5 定期檢查病毒，刪除無關的數據。
四、LED電子顯示屏的維修方法
判斷問題必須先主后次方式的處理，將明顯的、嚴重的先處理，小問題后處理。短路應為最高優先級。
1.電阻檢測法
將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。
2.電壓檢測法
將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的范圍。
3.短路檢測法
將萬用表調到短路檢測擋(有的是二極管壓降檔或是電阻檔，一般具有報警功能)，檢測是否有短路的現象出現，發現短路后應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。
4.壓降檢測法
將萬用表調到二極管壓降檢測檔，因為所有的IC都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。
五、單元板常見問題的處理步驟單元板故障
A.整板不亮
1、檢查供電電源與信號線是否連接。
2、檢查測試卡是否以識別接口，測試卡紅燈閃動則沒有識別，檢查燈板是否與測試卡同電源地，或燈板接口有信號與地短路導致無法識別接口。(智能測試卡)
3、檢測74HC245有無虛焊短路，245上對應的使能(EN)信號輸入輸出腳是否虛焊或短路到其它線路。注：主要檢查電源與使能(EN)信號。
B.在點斜掃描時，規律性的隔行不亮顯示畫面重疊
1、檢查A、B、C、D信號輸入口到245之間是否有斷線或虛焊、短路。
2、檢測245對應的A、B、C、D輸出端與138之間是否斷路或虛焊、短路。
3、檢測A、B、C、D各信號之間是否短路或某信號與地短路。注：主要檢測ABCD行信號。
C.全亮時有一行或幾行不亮
1、檢測138到4953之間的線路是否斷路或虛焊、短路。
D.在行掃描時，兩行或幾行(一般是2的倍數,有規律性的)同時點亮
1、檢測A、B、C、D各信號之間是否短路。
2、檢測4953輸出端是否與其它輸出端短路。
E.全亮時有單點或多點(無規律的)不亮
1、找到該模塊對應的控制腳測量是否與本行短路。
2、更換模塊或單燈。
F.全亮時有一列或幾列不亮
1、在模塊上找到控制該列的引腳，測是否與驅動IC(74HC595/TB62726)輸出端連接。
G.有單點或單列高亮，或整行高亮，并且不受控
1、檢查該列是否與電源地短路。
2、檢測該行是否與電源正極短路。
3、更換其驅動IC。
H.顯示混亂，但輸出到下一塊板的信號正常
1、檢測245對應STB鎖存輸出端與驅動IC的鎖存端是否連接或信號被短路到其它線路。
I.顯示混亂，輸出不正常
1、檢測時鐘CLK鎖存STB信號是否短路。
2、檢測245的時鐘CLK是否有輸入輸出。
3、檢測時鐘信號是否短路到其它線路。注：主要檢測時鐘與鎖存信號。
J.顯示缺色
1、檢測245的該顏色的數據端是否有輸入輸出。
2、檢測該顏色的數據信號是否短路到其它線路。
3、檢測該顏色的驅動IC之間的級連數據口是否有斷路或短路、虛焊。注：可用電壓檢測法較容易找到問題，檢測數據口的電壓與正常的是否不同，確定故障區域。
K.輸出有問題
1、檢測輸出接口到信號輸出IC的線路是否連接或短路。
2、檢測輸出口的時鐘鎖存信號是否正常。
3、檢測最后一個驅動IC之間的級連輸出數據口是否與輸出接口的數據口連接或是否短路。
4、輸出的信號是否有相互短路的或有短路到地的。
5、檢查輸出的排線是否良好。
整屏故障：
A.整屏不亮(黑屏)
1、檢測供電電源是否通電。
2、檢測通訊線是否接通，有無接錯。(同步屏)
3、同步屏檢測發送卡和接收卡通訊綠燈有無閃爍。
4、電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。(同步屏)
B.整塊單元板不亮(黑屏)
1、連續幾塊板橫方向不亮，檢查正常單元板與異常單元板之間的排線連接是否接通;或者芯片245是否正常。
2、連續幾塊板縱方向不亮，檢查此列電源供電是否正常。
C.單元板上行不亮
1、查行腳與4953輸出腳是否有通。
2、查138是否正常。
3、查4953是否發燙或者燒毀。
4、查4953是否有高電平。
5、查138與4953控制腳是否有通。
D.單元板不亮
1、查595是否正常。
2、查上下模塊對應通腳是否接通。
3、查595輸出腳到模塊腳是否有通。
E.單元板缺色
1、查245R.G數據是否有輸出。
2、查正常的595輸出腳與異常的595輸入腳是否有通。
以上就是aineng小編要分享給大家的一些簡單的LED顯示屏維修以及保養的方法，led在使用的過程中出現故障是常見的事情，但是不要緊，主要掌握了上面所介紹的幾款方法，對付一些常見的故障還是游刃有余的。
