燈絲燈經過N多年的發展，深受世界市場的青睞。無論是北美、南美還是歐洲、中東、非洲、澳洲、日韓，都伸開雙臂歡迎燈絲燈的到來！競購燈絲燈！燈絲燈采用創新的HVLEDs技術，使N多顆LED燈珠芯片串聯成HVLEDs模組，工作在高電壓VF=DC40-280V、小電流IF=10-60mA的低能耗降溫狀態；標準的4根LED燈絲的A60球泡燈，連續工作幾十小時，玻璃泡的溫度在攝氏37度以下。成為一種燈頭不燙而安全的LED照明光源。與以往的LVLED應用技術相比較，LVLED工作在低電壓VF=DC3.2-32V、大電流IF=150-700mA的狀態，工作時燈頭溫度高達攝氏80-120度！一直處于高溫高能耗，即便使用各種形式的鋁合金散熱器，也一直沒有解決快速散熱的技術難題。
2015年柔性LED燈絲技術開始成熟，2016年初采用柔性LED燈絲制造的柔性燈絲仿古燈立刻轟動海外市場，無論是北美歐日還是南非中東，無數客商劍指相求，柔性LED燈絲仿古燈頓時成了搶手熱銷品！柔性LED燈絲仿古燈成為商業情景照明、氛圍照明的奇葩主角！
燈絲燈必然替代白熾燈
據有關方面統計，2014年全世界白熾燈的年需求量達90億個，2014年中國生產白熾燈44.34億個。白熾燈很快將被世界各國禁用，什么樣的燈能做到性價比相近而取而代之？對當今照明產業來說無疑是巨大的機遇與挑戰！燈絲燈作為新一代的安全LED照明光源已脫穎而出！燈絲燈能做到360度的全周光！最接近傳統鎢絲燈配光。標配的燈絲燈點亮時不用散熱器也不燙！燈絲燈色溫設定十分方便簡潔！燈絲燈是性能比白熾燈好，使用方便，價格便宜的消費電子產品。
2015中國燈絲燈的年產量大約1.3個億燈泡，2016年有可能增產到 5--8億個燈泡！要直接填補白熾燈的市場還有很大的產能空缺！因此機會巨大！
圖1 性能優越的LED燈絲燈
剛性燈絲與柔性燈絲
2012年研發燈絲燈工業化生產時，已明確規劃LED燈絲系列發展因基底材料不同而分為硬燈絲和軟燈絲。
硬燈絲以藍寶石、陶瓷、玻璃和金屬為基底材料，成直絲或弧形狀態。
軟燈絲以銅箔覆合高分子薄膜（FPC、BT、PE等）為基底材料，柔性燈絲比較柔軟，具可塑性，可以拗造型。
銅箔覆薄鋁基材或陶瓷鋁基材適合做可塑軟燈絲，含鋁基的燈絲導熱較好。
無論是剛性燈絲還是柔性燈絲均采用HVLED技術，N顆LED燈珠芯片串聯成HVLEDs模組。剛性燈絲通常采用正裝固晶技術，柔性燈絲為了保證柔性狀態下LED燈珠芯片連接的可靠性，必須采用倒裝芯片技術。
圖2 剛性燈絲（左）與柔性燈絲（右）
柔性LED燈絲
柔性LED燈絲采用柔軟而可塑造型的覆銅箔FPC薄膜為基底底材料。采用無背鍍的倒裝LED芯片，如藍光LED芯片，發光時透過黃綠熒光粉，激發二次發光，呈現白光?？刂泣S綠熒光粉中混入紅粉的量可調節燈絲的色溫。
也可用黃光、綠光等LED芯片制造黃光、綠光等彩色柔性燈絲。
圖3 白光柔性LED燈絲
FPC是Flexible Printed Circuit的簡稱，F(xiàn)PC軟性印制電路是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路。又稱軟性線路板、柔性印刷電路板，撓性線路板，具有配線密度高、重量輕、厚度薄的特點。一直使用在手機、筆記本電腦、PDA、數碼相機、LCM等很多電子產品中。
早在七十年代初，我們曾用覆康銅箔的聚酰亞胺薄膜生產電阻應變片（Strain gauge），一種柔性的可變電阻（圖4）。用作非電量電測精密測試的數據采集。一直沿用至今。也許是FPC進入電子應用技術之始祖。
圖4 七十年代初的電阻應變片柔性LED燈絲采用覆銅箔聚酰亞胺薄膜

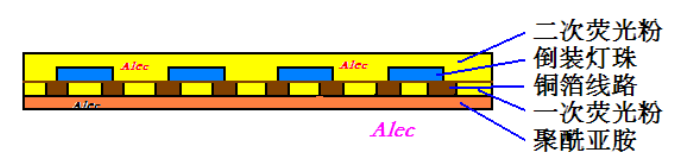

PFC為基底材料，在銅箔上印刷需要的連接線路和焊接裝倒裝LED芯片的焊接點，並進行蝕刻。在蝕刻好電路的覆銅箔FPC基條上先涂覆底層熒光粉，以便倒裝LED芯片焊接面的藍光穿透產生白光。粘貼倒裝LED芯片，過回流焊固化。涂覆上層熒光粉，然后加溫固化。黃綠熒光粉必須裹覆藍光LED芯片全體，以防藍光泄出。柔性LED燈絲結構剖析如圖5。
圖5 柔性LED燈絲結構剖析
生產過程中的柔性LED燈絲如圖6所示。
上面成排的柔性LED燈絲，可以清晰地看到在FPC薄膜上蝕刻后精細的覆銅箔印刷線路。
下面成排的柔性LED燈絲，第1、2根和6、7根是已在銅箔印刷線路上固晶的燈絲，已粘貼倒裝LED芯片，并經回流焊固晶。第3、4、5根和8、9、10根是固晶后已涂裹好熒光粉的燈絲。
柔性LED燈絲兩頭的引腳采用鉚壓鐵鍍鎳端子。采用鐵質端子是方便生產工藝中與燈泡玻璃芯柱上的杜美絲或鐵絲的牢固點焊。
蝕刻好的FPC上，銅箔線路十分精密精細。FPC的厚度僅0.01mm。銅箔的厚度約0.03--0.05mm。FPC具高透光率，約90% 的透光率，且正反面無陰陽面。FPC具阻燃性，高導熱率。基于FPC的柔性LED燈絲無比的柔軟。
柔性燈絲全部采用倒裝無背鍍LED芯片，無金線封裝的斷絲、脫落之憂。倒裝芯片封裝技術成熟，工藝制程簡化，生產快捷，可靠性好，可耐高溫。白光柔性燈絲采用無背鍍藍光LED芯片。彩色柔性燈絲可采用無背鍍彩色LED芯片。
圖6 生產過程中的柔性LED燈絲
電子顯微鏡下所見柔性燈絲上的倒裝LED芯片如圖7所示，F(xiàn)PC薄膜上的銅箔線路、倒裝LED芯片、焊點清晰可見。
圖7 電子顯微鏡下所見柔性燈絲上的倒裝LED芯片
LED芯片是長晶在藍寶石基板上的，由P-N結組成發光二極管。藍寶石并不是藍色的，而是透明的人造白寶石。
倒裝LED芯片在P、N電極上再長出二個合金電極，以便與FPC板上的銅箔印刷線路焊點焊接。
LED發光二極管是無背鍍的，因此它前后上下六面均可出光。藍寶石這一面出光最大。倒裝LED芯片在FPC上的剖圖如圖8所示。
圖8 倒裝LED芯片在FPC上的剖圖
LED柔性燈絲等效電路如圖9所示。133mm長的柔性燈絲上面有LED芯片44顆，1串2并。
圖9 LED柔性燈絲等效電路柔性LED燈絲典型規格
柔性LED燈絲的主要技術參數是柔性燈絲的長度、基底材料（PFC）、工作電流（IF）、工作電壓（VF）、色溫（K）、顯指（Ra）、光效。
柔性LED燈絲的長度可以依照仿古燈的燈絲造型設計需要進行選擇。柔性LED燈絲仿古燈不是照明光源，因此，它的功率不需要很大，工作電流在10-40mA左右。
柔性LED燈絲典型規格參數可見圖10。
圖10 柔性LED燈絲典型規格參數
商用氛圍仿古燈發展趨勢
商用氛圍仿古燈發展趨勢，正在依靠柔性LED燈絲的優勢將有更豐富多彩的創新產品溢出。最先進入商用氛圍的仿古燈是鈦絲愛迪生燈，它用鈦燈絲，鈦絲有亮度，但沒有照明功能，正適用商業氛圍仿古燈的要求。隨著鈦絲的淘汰，啟用LED硬燈絲，由于都是直而短的燈絲很難設計圓滑多變連貫的造型。因此，柔性LED燈絲的誕生，仿古燈的燈絲造型設計有此都迎刃而解了！柔性LED燈絲將有助商用氛圍仿古燈的多品種化的創新發展（圖11）。
圖11 商用氛圍仿古燈發展趨勢
如今，采用柔性LED燈絲的仿古燈已經演繹出品種繁多、燈絲造型多變、曲線優美的仿古燈。依照燈絲在燈泡內的排列，已經有T型和F型的仿古燈絲燈（圖12），而且新的造型一直層出不窮（圖13），更多的創新造型還得依靠更多的LED照明從業工程師的創造發明！
2017年將迎來LED燈絲燈的春天！LED燈絲將有更多的創新產品涌現！除直絲、弧絲外，石墨烯燈絲，柔性燈絲，可塑鋁基燈絲和可塑陶瓷鋁基燈絲已經相繼誕生！
柔性LED燈絲已有美迪森、鋈新、德煜、客臨和鑫等數家公司批量生產。
圖12 T型和F型的仿古燈絲燈
圖13 新的造型仿古燈絲燈層出不窮
