1、引言　　

　　在武漢武漢LED顯示屏工廠的主要光電參數中，有亮度，視角，均勻性，對比度，刷新頻率等，當然還有灰度級、亮度等級及基色主波長誤差等一些關鍵參數。

　　將基色的發光亮度按強度大小劃分，就是灰度級。顯示屏能產生的灰度級越高，顯示的顏色和圖像層次就越多。在數字化系統中，灰度級控制的能力由灰度級數量來表示，所謂灰度級數量就是指可以進行控制的灰度級等級的多少。有關這方面的探討已經很多，同樣亮度等級及基色主波長誤差等分析已經出現于諸多文獻，由于篇幅所限，本文這里就不再贅述了。

　　下面，本文從上述顯示屏的亮度，視角，均勻性，對比度，刷新頻率等主要參數出發，簡要說明其相互之間的關系。

　　2 、led顯示屏亮度同視角之間的關系

　　武漢武漢LED顯示屏工廠的發光強度是確定的，由于顯示屏不是朗勃發光體，因此在一般情況下，其發光的分布大致同LED的像素發光分布近似，由

                                               （2-1）

　　可知，在增大某一個特定方向（如法線方向）的亮度時，其它方向的亮度將會受到削弱，造成整個屏幕的視角指標下降，觀看的范圍變小。另外，武漢武漢LED顯示屏工廠的使用環境千差萬別，環境照度不一樣也會對整個屏幕的觀看效果有很大影響，根據（2-1）看到，在環境照度大而成本不變的條件下，只有加強特定方向的亮度保證屏幕的亮度指標，犧牲視角的指標；可是反過來，環境照度較小的條件下，過份強調特定方向的亮度則不是必要的，反而影響了整個屏幕的實際光電性能。這樣也就造成了在競投標中不切實際的互相攀比，用戶對此又不了解，致使許多標書中要求的“最大亮度”往往遠遠高于實際需要。

　　基于以上原因，建議為了引導用戶正確理解武漢武漢LED顯示屏工廠的“最大亮度”這個性能指標，行業有必要給出一個指導：在某些場合，在不同照度的使用環境下，應在保證視角的前提下確定亮度指標（即武漢武漢LED顯示屏工廠的亮度達到什么值就可以滿足要求），不要不顧視覺效果，僅一味強調亮度指標，這樣作出來的屏除非提高成本，采用很亮的LED燈（一個后果是可視范圍大了，但是正面由于過亮無法觀看）；否則的話，由于屏幕的觀看范圍很小，可能成為低檔次的顯示屏。

    3 、武漢武漢LED顯示屏工廠亮度同均勻性之間的關系

　　目前的行業標準SJ/T11281-2003《武漢武漢LED顯示屏工廠測試方法》亮度均勻性的測量并不牽涉到顯示屏空間位置以及觀察角度的變化等因素。

　?。?）武漢武漢LED顯示屏工廠觀察視角同均勻性之間的關系

　　實際上，由于武漢武漢LED顯示屏工廠作為一種大屏幕顯示產品，它給人們的視覺效應可想而知，因此需要從不同角度對武漢武漢LED顯示屏工廠進行觀察，定性分析不同視角和不同的空間分布對武漢武漢LED顯示屏工廠亮度均勻性的影響，以便對武漢武漢LED顯示屏工廠給予更客觀的評價。

　　《武漢武漢LED顯示屏工廠測試方法》所規定的亮度均勻性的測量只是針對LED發光管的光軸方向的亮度測量。顯示區域1、顯示區域2、顯示區域3的發光強度角分布曲線及檢測位置1、檢測位置2、檢測位置3如圖3-1所示。根據《武漢武漢LED顯示屏工廠測試方法》對的三個顯示區域進行亮度測量，檢測位置1、檢測位置2、檢測位置3分別位于顯示區域1、顯示區域2、顯示區域3的光軸方向。所測量的亮度值是各個區域最大的亮度值。本文中假定三個顯示區域的發光強度角分布曲線（包括絕對值）完全相同，因此得到武漢武漢LED顯示屏工廠三個顯示區域的發光強度相同，武漢武漢LED顯示屏工廠的亮度均勻性達到國家C級標準。

　　由于LED本身視角的問題，武漢武漢LED顯示屏工廠的亮度會隨觀察角度的改變而改變，影響了顯示屏的顯示效果。觀察者從不同的角度觀看顯示屏，亮度的改變會對武漢武漢LED顯示屏工廠亮度均勻性產生一定影響。

　　武漢武漢LED顯示屏工廠在實際使用中，觀察者會在一定范圍內對顯示屏進行觀察。以圖3-2為例，假設觀察者在觀察位置1、觀察位置2、觀察位置3對武漢武漢LED顯示屏工廠進行觀察，觀察者在觀察位置1、觀察位置2、觀察位置3的視軸與圖3-1所示的顯示區域1、顯示區域2、顯示區域3的光軸重合。

　在觀察位置1時，顯示區域1的亮度最大，顯示區域3的亮度最小，顯示區域2的亮度介于兩者之間；在觀察位置2時，顯示區域2的亮度最大，顯示區域1和顯示區域3的亮度基本相同，但小于顯示區域2的亮度；在觀察位置3時，顯示區域3的亮度最大，顯示區域1的亮度最小，顯示區域2的亮度介于兩者之間。雖然三個顯示區域的LED發光強度角分布曲線相同，但是由于LED視角的影響，導致在同一個觀察位置，三個區域亮度值都不相同。

　　顯示區域1，在觀察位置1時亮度最大，在觀察位置3時亮度最小，在觀察位置2時亮度介于兩者之間；顯示區域2，在觀察位置2時亮度最大，在觀察位置1和觀察位置3時亮度基本相同，但小于在觀察位置2時的亮度；顯示區域3，在觀察位置3時亮度最大，在觀察位置1時亮度最小，在觀察位置2時亮度介于兩者之間，因此武漢武漢LED顯示屏工廠相同區域的亮度會隨觀察角度的不同發生變化。

　　根據LED發光強度角分布曲線的變化規律，對觀察位置1、觀察位置2、觀察位置3進行武漢武漢LED顯示屏工廠整屏亮度分布分析。武漢武漢LED顯示屏工廠亮度分布情況如圖3-3所示。其中是在觀察位置1觀察到的武漢武漢LED顯示屏工廠亮度分布情況。(b)是在觀察位置2觀察到的武漢武漢LED顯示屏工廠亮度分布情況。(c)是在觀察位置3觀察到的武漢武漢LED顯示屏工廠亮度分布情況。

　　在一定的觀察范圍內，武漢武漢LED顯示屏工廠的相鄰區域的亮度變化大小是由發光強度角分布曲線的斜率決定的。發光強度角分布曲線的曲率大，相鄰區域的LED亮度變化越大；發光強度角分布曲線的曲率小，相鄰區域的LED亮度變化越小。亮度以觀察位置在顯示屏上的投影為圓心，呈同心圓分布，圓心處最亮，亮度隨半徑的增加而減小，亮度變化與發光強度角分布曲線的曲率有關?！?/P>

　　所以LED的視角分布對顯示效果的影響不亞于亮度。

　　（2）武漢武漢LED顯示屏工廠空間位置同均勻性之間的關系

　　此外，假定有兩塊完全相同的顯示屏，其組成模塊完全一致，但是其空間分布不一致。其中一塊顯示屏的顯示模塊隨機分布，而另一個則是按相鄰顯示模塊差異最小化組合而成，很顯然，就視覺的均勻度來看，顯示屏2要優于顯示屏1，盡管其組合的顯示模塊完全一致。

　　也就是說，完全有必要引入相鄰亮度均勻性的指標來衡量顯示屏均勻性的優劣。

　　（3）武漢武漢LED顯示屏工廠實際亮度同均勻性之間的關系

　　還有一點也十分重要，由于目前有很多的顯示屏采用了亮度校正的技術，因此在保證均勻性指標的前提下，顯示屏的校正亮度（實際亮度）會產生一定程度的削弱。因此應在保證均勻性的前提下確定顯示屏的亮度指標，否則最后的顯示屏達不到預期的期望。

　　前面已經提到視角的重要性，這里再重申一下：沒有足夠的視角，均勻性校正是沒有意義的。甚至于視角的不均勻性也會給顯示屏帶來災難性的后果，越校正其整體顯示效果越差。

    4 、亮度均勻性與色度均勻性

　　同亮度均勻度一樣，屏幕各個部分色度的差異程度為色度均勻性。

　　目前的行業為了評判LED大屏幕亮度的均勻性，《武漢武漢LED顯示屏工廠測試方法》提出了“像素光強均勻性”、“顯示模塊亮度均勻性”和“模組亮度均勻性”三個均勻性指標。顯示模塊亮度均勻性傳統的測試方法是用目測法，選出3組顯示模塊進行計算，這種方法雖然能夠近似的表示其均勻性，它畢竟不是全面和客觀地對這整個屏幕進行評價，具有一定的局限性。而且《武漢武漢LED顯示屏工廠測試方法》也沒有規定色度均勻性的測量方法。

　　同亮度均勻性類似，色度均勻性也同顯示屏空間位置以及觀察角度等因素有密切的聯系，同樣也可以引入相鄰色度均勻性的指標來衡量顯示屏色度均勻性的優劣。

　　當然，作為高檔的武漢武漢LED顯示屏工廠，考慮到較高的亮度均勻性與色度均勻性設計無疑會增高顯示屏的成本，加之色度均勻性的實現要影響色飽和度，即影響顯示的鮮艷程度，因而有得不償失之嫌。

　　因此在目前條件下，是否可以認為亮度均勻性指標有巨大商業價值，而色度均勻性的探討目前應該停留在理論階段。

　　5 、屏幕發光面積比例同對比度

　　屏幕發光面積比例定義為像素發光面積與像素區域面積之比。其比例越高，顯示屏的顯示黑區越小，視覺感覺像素越豐滿，顯示越連續，色彩越柔和不刺眼。反之視覺感覺顆粒感越明顯，視覺感覺顯示粗糙。

　　但是考慮到由于發光面需要透過三基色的光，這樣其反射亮度就包括兩部分，一部分是對外界光的直接反射，另一部分是外界光經過透射進入發光體內部，再通過發光體內部進行反射，這兩種反射也直接影響著對比度數值的大小。為了增大對比度，可以增強發光體表面的透射率，以達到減少其表面反射率的要求。同時為了減少發光體對透射光的反射，還可通過改善發光體的制作工藝以實現減少內部反射的目的。但是該改進會增加額外的開銷。因而在一般條件下，發光面積比例越高，則使對比度越差。所以發光面積比例并非越大越好。

　　此外，對比度同反射的種類條件以及觀察角度還有密切聯系，在實際測量中，發光強度角分布曲線決定不同角度測得的實際最大亮度值是不同的。其分布曲線例如圖5-1所示：

圖5-1  LED發光強度角分布曲線

　　由圖5-1知，實際測量的最大亮度的數值大于其他任意角度上測得的實際最大亮度值。根據對比度與顯示屏的實際最大亮度成正比的關系，可得出顯示屏法線方向上的對比度值最大，并且隨著偏離法線角度的增大，對比度數值會逐漸減小。

　由于發光管此發光強度角分布曲線特性，使不同方向上的對比度差異較大，影響了顯示屏的視角指標，降低了顯示效果。所以同上述情況相似，對比度指標也要求改善各個角度上的發光強度，使其趨向一致，達到不同方向上的對比度基本相同的目的，縮小不同角度上顯示圖像的灰度層次較大的差異，提高視覺效果。如下圖5-2所示的發光管特性，相較于圖5-1中的發光管發光強度特性有明顯改善：

圖5-2  增大LED均勻發光視角示意圖

　　使用圖5-2所示的發光管組裝成的顯示屏，提高了較寬視角的顯示效果，但是測得其法線方向上的對比度數值C1小于C2對比度（C2是使用圖5-1發光管組裝的顯示屏沿法線方向上的對比度）。但這并不能說明LED1顯示屏LED2顯示屏顯示的灰度層次差。

　　圖5-2所示，發光管視角在正負20度內的發光強度值基本相同，在此視角內計算得到的LED1對比度C1也基本相同，相較于LED2相同角度上的對比度C2，雖然在法線方向上對比度C2>C1，但是偏離法線方向上的對比度C2<C1，說明LED1顯示屏上除法線方向上的其他角度的顯示灰度層次感都比LED2顯示效果好。兩屏的對比度與測量角度關系，如下圖5-3所示：

圖5-3兩顯示屏測量角度與對比度關系示意圖

　　對于觀察者而言，從法線方向上看LED顯示圖像的概率非常小，其值可近似看作是顯示屏的觀測角度的倒數，所以評價顯示屏對比度的好壞不能只用一個法線方向上對比度值來衡量，還應參考各視角上的對比度值，以便更真實的體現圖像顯示效果。

　以上所述的反射都是針對漫反射而言，實際上，出現于武漢武漢LED顯示屏工廠上的反射不只包括漫反射，還包括鏡面反射。

　　漫反射的計算公式：                         （5-1）

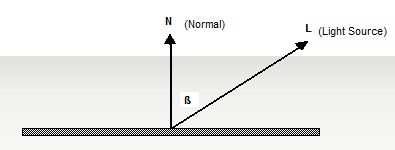

　　其中Ia=外界光強；Ka=外界光反射系數；Ip=點光源發光強度；Kp=面反射系數； ；N,L矢量如下圖5-4所示：

圖5-4 N,L矢量圖

　　鏡面反射= ，其中點光源發光強度；=光源衰減率 ； = 鏡面反射系數（一般為常數）；n = 鏡面反射指數； （R,V為單位長度）；R,V矢量圖如圖5-5所示:

圖5-5 R,V矢量圖

　　對比度表達式中實際最大亮度的計算方法體現了最大亮度值中僅包括顯示屏對外界光的反射，而忽略顯示屏對發光管發出光的反射；并且武漢武漢LED顯示屏工廠的反射中還混有鏡面反射，此反射會導致圖像變的不清楚。針對上述的問題仍需進一步的研究和探討。

　　6 、屏幕刷新（掃描）頻率

　　從《標準》的測量方法來看，似乎忽略了用戶真正關心的問題，它也沒有很好考慮到各個廠家所用驅動電路方式差異，造成測試的困難。掃描頻率直接影響成本。掃描頻率越高越好，上不封頂，但應適可而止。

　　實際上，“刷新頻率”一幀畫面顯示所需時間的倒數，把顯示屏當做一個發光光源，那就是光源的閃爍頻率。可以用類似“光感頻率計”的儀器直接測試顯示屏的光源閃爍頻率，來反映這個指標。

　　有關方面做過這方面的測試。利用示波器測量任一種顏色的LED驅動電流波形來確定“刷新頻率”，在白場下測得200Hz；在低灰度級下，所測頻率高達10kHz以上。用PR-650光譜儀測量；無論在白場，還是在其它灰度等級下，所測光源閃爍頻率均為200Hz。因此掃描頻率100至200Hz為宜。

　　7、討論

　　以上是針對武漢武漢LED顯示屏工廠的主要參數之間關系做一個簡單的描述，對于其它一些主要指標，還需進一步的分析和研究。對于如何引導用戶正確理解武漢武漢LED顯示屏工廠這樣一個復雜系統的產品，還是要行業協會多搞點武漢武漢LED顯示屏工廠技術研究交流，多從實際出發，全面分析LED產品的各項指標以及評估方法，引導行業正確理解武漢武漢LED顯示屏工廠的性能。這對于用戶、生產者以及整個行業都將會是非常有利的。
